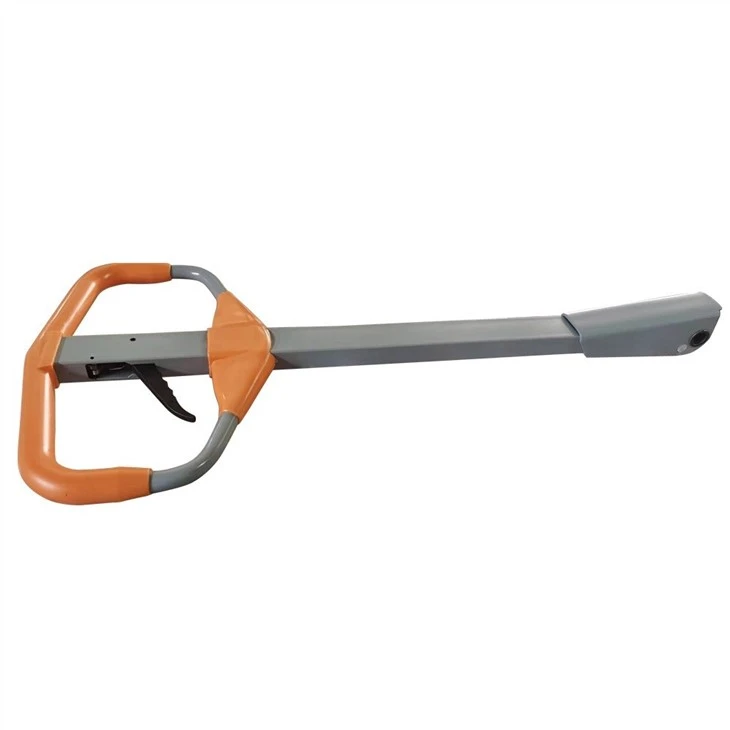

Fabmann yra specialus metalo gamybos specialistas, turintis didžiulį pranašumą gaminant domkratų vežimėlio rankenas, todėl investavome į pažangias gamybos priemones, apimančias lazerinio pjovimo stakles, CNC lenkimo mašinas, suvirinimo robotus, gumos dengimo mašinas, smėliavimo mašinas ir miltelinio dažymo liniją. galime pasiūlyti konkurencingą kainą. Mūsų patyręs inžinierius galėtų sukurti įrankius greitam gaminių kūrimui, o mes sukūrėme platų visų rūšių kėliklio rankenos dalių tiekimo tinklą. Taigi, mes galime pagaminti prototipą pagal jūsų dizainą vos per vieną ar dvi savaites.
Mūsų padėklų Jack Hande savybės
✔ Aukščiausios kokybės gamybos meistriškumas
✔ Pažangi apdaila ir procesai, užtikrinantys didesnį atsparumą korozijai
✔ Įvairios apdailos parinktys visoms veiklos aplinkoms
✔ Suvirinimas robotu užtikrina lygesnę apdailą ir didesnį stiprumą
✔ Hidraulinė rankena siūlo tris valdymo padėtis: pakėlimą, nuleidimą ir neutralią
✔ Vienerių metų garantija
Specifikacija
Padėklo lizdo rankenos specifikacija | |||||
| Dalys | Medžiaga | Matmenys | Storis (mm) | Tolerancija | Baigti |
| Viršutinė rankena | Q235B (atitinka S235JR arba ST37); Q355B (atitinka S355JR arba ST52) | φ20mm,φ25mm,φ30mm | 2/2,5/3 mm | ISO2768C; DIN6935 | Miltelinis dažymas, Cinkavimas, Karštai cinkuotas |
| Rankenos korpusas | 50 mm x 30 mm | 1,7/2/2,5 mm | |||
| Jungties laikiklis | ZG270-500 (atitinka GS52); Q355B (atitinka S355JR arba ST52) | Ilgis: 145-230mm Plotis: 60-65mm | 5mm/6mm | ||
Padėklų lizdo rankenos dalys
| Ašies komplektas | Grandinės komplektas |
| 1 Smeigtukas | 14 Reguliavimo veržlė |
| 2 Pavasaris | 15 Reguliavimo varžtas |
| 3 Ašmenų spyruoklė | 16 Grandinė |
| 4 Susukamas kaištis | 17 Atlaisvinimo strypas |
| 5 Guminis stabdys | 18 Smeigtukas |
| 7 Įvorė | 19 Traukimo lenta |
| 8 Įvorė | Valdymo lygio rinkinys |
| 9 Slėgio volas | 20 Valdymo svirtis |
| 10 ritininis kaištis | 21 Volelis |
| 11 Susukamas kaištis | 22 Susukamas kaištis |
| 12 ašis su skyle | 23 Ritininis kaištis |
| 13 Įvorė |
Įvairių tipų rankinių padėklų vežimėlių rankenos
„Fabmann“ pagal užsakymą gamina visų rūšių rankines padėklų kėliklio rankenas, kurios yra plačiai naudojamos šių tipų domkratų vežimėliams, o rankenos svirtis turi tris padėtis: žemesnę, neutralią ir kėlimo.
| √ Standartinis | √ Atsparus korozijai |
| √ Pramoninis | √ Reguliuojamas plotis |
| √ Prabangus | √ Daugiakryptis |
| √ Sunkios apkrovos | √ Žirklinis keltuvas |
| √ Greitas pakėlimas | √ Visas reljefas |
| √ Padėklų vežimėlio svarstyklės | √ Stackets ir padėties nustatymo įtaisai |
Padėklo lizdo rankenos tipas
Padėklų vežimėlio rankenos tipas
Gamybos procesas
Padėklų vežimėlio rankenų gamyba yra ilgas procesas, apimantis daugiau nei 15 skirtingų gamybos procesų, o kiekvienam procesui reikalinga tiksli gamybos kontrolė. Norint pagaminti vieną visą rankinę padėklo rankeną, reikia daugiau nei 20 skirtingų dalių, todėl surinkimo darbai yra svarbi gamybos dalis. Gamybos procesas apima:
| √ Pjaustymas | √ Miltelinis dažymas, cinkavimas, karštasis cinkavimas |
| √ Vamzdžių pjovimas lazeriu | √ Plėšiko danga arba plastikinės rankenos įpurškimas |
| √ Vamzdžių lenkimas | √ Apipjaustymas |
| √ Gręžimas | √ Įvorių montavimas |
| √ Šlifavimas | √ Surinkimas |
| √ Smėliavimas | √ Inspekcija |
| √ Suvirinimas robotu | √ Ženklinimas |
| √ Pasiruošimas apdailai | √ Pakavimas |
1. Vamzdžių pjovimas lazeriu
2. Vamzdžių lenkimas
3. Suvirinimas robotu
4. Gręžimas
5. Šlifavimas
6. Smėliavimas
7. Guminė danga
8. Įvorės surinkimas
9. Pakavimas
